Éléments Blindés



D’une technologie éprouvée et déclinées sous les formes les plus variées, les résistances électriques dit éléments blindés s’utilisent dans de multitude d’applications, de l’élevage à l’industrie, de la climatisation à la grande cuisine.

De cette diversité nous avons fait notre spécialité.
Notre équipe technico-commerciale vous assistera dans vos recherches de solutions optimales.
EICSO Distribution adapte l’élément blindé à votre application.



Conception

L’élément blindé est composé d’un fil résistif, parfaitement centré dans une gaine métallique tubulaire (appelée blindage), remplie d’un isolant pulvérulent (magnésie électrofondue).

Le laminage de l’élément blindé assure le compactage de l’isolant, nécessaire pour obtenir une bonne conductibilité thermique et une excellente tenue mécanique et diélectrique.

Les extrémités sont rendues étanches par une résine (silicone, époxy, polyuréthane… selon application) puis terminées par un bouchon en céramique. Les raccordements électriques et les accessoires de fixation mécanique peuvent êtres rapportés à la demande.

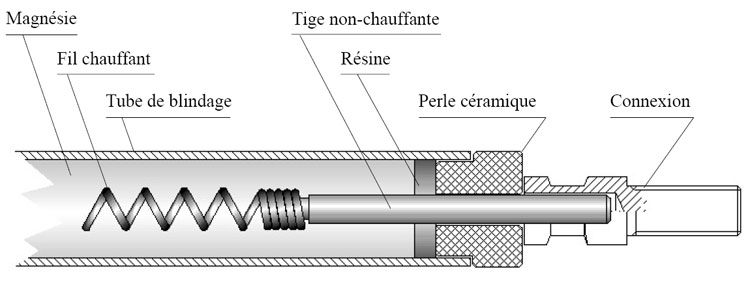

Schéma Éléments Blindes

Schéma Éléments Blindés



Charge spécifique (W/cm²)



Une des notions importantes en électrothermie, la charge spécifique. Ce ratio “puissance/surface chauffante”, exprimé en W/cm², caractérise l’élément blindé chauffant considéré. La charge spécifique maximale dépend du matériau de blindage, de la nature du produit à chauffer et de sa température ainsi que du type d’échange de chaleur (conduction, convection libre ou forcée, rayonnement).

Une mauvaise prise en compte de ces paramètres peut provoquer la destruction de l’élément blindé mais également des dégradations importantes des produits à chauffer et de leur environnement. Pour ces raisons, nous vous invitions à nous fournir, lors de la définition de la résistance, un maximum d’informations sur ses conditions de fonctionnement. Fort de notre expérience nous serons alors en mesure de vous proposer la solution la mieux adaptée.



Accessoires de fixation

Une vaste gamme de pièces décolletées ou embouties est proposée pour assurer la fixation de la résistance sur son châssis:

• Raccords unitaires du M10 au M24:

– à sertir (acier protégé, laiton),

– à braser (laiton, inox),

– à souder (inox).

• Bouchons laiton, acier ou inox pour thermoplongeurs et fonds de cuves du M24 au M77 et du G3/4’’ au G2’’1/2 .

• Toutes brides AFNOR et ANSI acier ou inox (304L, 316L).

• Brides laiton matricé, inox embouti.

• Brides à montage rapide.

• Nous pouvons réaliser tout autre accessoire sur demande.

Connexions Électriques

• Bornes filetées du M4 au M6
• Broches lisses Ø6.
• Languettes faston 4,75 ou 6,35 simple, droite ou coudée à 30° ou 90°.
• Languettes faston 6,35 double, droite ou en « drapeau ».
• Bornes à vis en bout pour raccordement direct de fil.
• Borne plate, avec ou sans étrier, du M4 au M6.
• Fils âme cuivre ou nickel, toutes sections, isolés tresse de verre siliconée.
• Fils âme cuivre isolés élastomères (Hypalon®, silicone…).
• Étanchéité des fils élastomères par surmoulage ou thermorétractable.







Borne Filetée

Borne Filetée

Borne Lisse

Borne Lisse

Borne plate à étrier

Borne plate à étrier

Borne Méplate

Borne Méplate

Languette droite

Languette droite

Languette double droite

Languette double droite

Languette double drapeau

Languette double        drapeau

Fil haute température

Fil haute température

Fil étanche & thermorétractable

Fil étanche &                  thermorétractable





Fil surmoulé hypalon

Fil surmoulé hypalon
